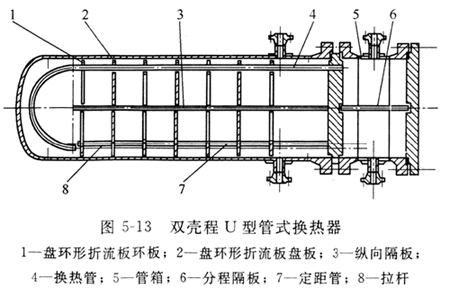

U形管式換熱器
U形管式換熱器的基本特點是，只有一塊管板，管束由多根U型管組成，管的兩端固定在同一管板上，管子可以自由伸縮。當殼體與U形換熱管有差別時，不會產生熱應力。
U形管式換熱器的基本參數（1）公稱直徑DN/mm
鋼管制圓筒：325,426；
卷制圓筒：400,500,600,700，800,900,1000,1100,1200。
（2）公稱壓力PN/MPa
1.0,1.6,2.5,4.0,6.4。
（3）換熱管的長度、規格及排列形式
換熱管的種類有光管和螺旋管，換熱管長度有3m和6m，換熱管的規格及排列形式見表
|
換熱管外徑*壁厚 |
排列形式 |
管心距 |
|
|
碳素鋼、低合金鋼 |
不繡耐酸剛 |
||
|
19*2 |
19*2 |
正三角形、正方形旋轉45° |
25 |
|
25*2.5 |
25*2 |
32 |
|
（4）管程數
管程數取2,4。
（5）折流板（支撐板）間距S
|
L/m |
DN |
S |
|||||
|
3 |
≤ 600 |
150 |
200 |
/ |
/ |
/ |
/ |
|
6 |
≤ 600 |
150 |
200 |
/ |
300 |
/ |
/ |
|
700-900 |
150 |
200 |
/ |
300 |
/ |
450 |
|
|
1000-1200 |
/ |
/ |
200 |
300 |
350 |
450 |
|
U形管式換熱器的主要參數
|
DN |
N |
n |
中心排管數 |
管程流通面積/㎡ |
A/㎡ |
|||||||
|
d |
D*δt |
L=3m |
L=6m |
|||||||||
|
19 |
25 |
19 |
25 |
19*2 |
25*2 |
25*2.5 |
19 |
25 |
19 |
25 |
||
|
325 |
2 |
38 |
13 |
11 |
6 |
0.0067 |
0.0045 |
0.0041 |
13.4 |
6.0 |
27.0 |
12.1 |
|
4 |
30 |
12 |
5 |
5 |
0.0027 |
0.0021 |
0.0019 |
10.6 |
5.6 |
21.3 |
11.2 |
|
|
426 400 |
2 |
77 |
32 |
15 |
8 |
0.0136 |
0.0111 |
0.0100 |
26.9 |
14.7 |
54.5 |
29.8 |
|
4 |
68 |
28 |
8 |
7 |
0.0060 |
0.0048 |
0.0044 |
23.8 |
12.9 |
48.2 |
26.1 |
|
|
500 |
2 |
128 |
57 |
19 |
10 |
0.0227 |
0.0197 |
0.0179 |
44.6 |
26.1 |
90.5 |
53.0 |
|
4 |
114 |
56 |
10 |
9 |
0.0101 |
0.0097 |
0.0088 |
39.7 |
25.7 |
80.5 |
52.1 |
|
|
600 |
2 |
199 |
94 |
23 |
13 |
0.0352 |
0.0326 |
0.0295 |
69.1 |
42.9 |
140.3 |
87.2 |
|
4 |
184 |
90 |
12 |
11 |
0.0163 |
0.0155 |
0.0141 |
63.9 |
41.1 |
129.7 |
83.5 |
|
|
700 |
2 |
276 |
129 |
27 |
15 |
0.0492 |
0.0453 |
0.0411 |
/ |
/ |
194.1 |
119.4 |
|
4 |
258 |
128 |
12 |
13 |
0.0228 |
0.0221 |
0.0201 |
/ |
/ |
181.4 |
118.4 |
|
|
800 |
2 |
367 |
182 |
31 |
17 |
0.0650 |
0.0630 |
0.0571 |
/ |
/ |
257.7 |
168.0 |
|
4 |
346 |
176 |
16 |
15 |
0.0306 |
0.0304 |
0.0276 |
/ |
/ |
242.8 |
162.5 |
|
|
900 |
2 |
480 |
231 |
35 |
19 |
0.0850 |
0.0800 |
0.0725 |
/ |
/ |
336.2 |
212.8 |
