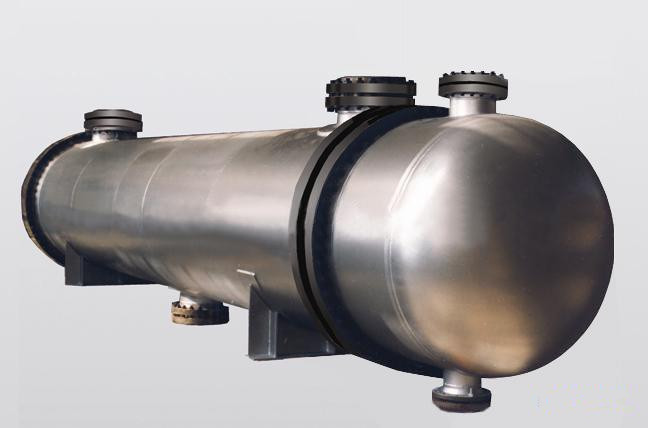

固定管板式換熱器

一、主要技術特性參數

公稱直徑	150 250	400 500	600 800 1000 1200
設計壓力 MPa	0.6 1.0 1.6 2.5 4.0
設計溫度	-19 –200度
腐蝕裕度	2mm
焊縫系數	1.0	0.8	0.85
換熱管與圓筒溫差	±50度

二、系列范圍

公稱直徑	150 250 400 500 600 800 1000 1200
設計壓力 Mpa	0.6 1.0 1.6 2.5 4.0
換熱面積 m²	1~779
換熱管規格 mm	?25 H 2.5
換熱管長度 mm	1500 2000 3000 6000 9000
管程數 N	I II IV VI

三：組合系列參數范圍下表：

公稱直徑 DN mm	管程數 　 N	換熱管數 量 n	換熱面積Fm²/設備重量Kg(Pg40)					管程流通面積f m²	設計壓力P MPa
			換熱管長度L(mm)
			1500	2000	3000	6000	9000
150	I	9	1.0	1.3	2.0			0.0028	2.5 4.0
150	I	9	245	255	346			0.0028
250	I	38	4.0	5.7	8.7	17		0.0119
	I	38	643	707	838	1175		0.0119
	II	32	3.5	4.8	7.0	14		0.0050
	II	32	579	642	762	1086		0.0050
400	I	98	11	15	22	45		0.0302	1.0 1.6 2.5 4.0
	I	98	1109	1311	1620	2525		0.0302
	II	94	10	14	21	43		0.0145
	II	94	986	1093	1400	2280		0.0145
	IV	76	8	11	17	35		0.0058
	IV	76	976	1097	1348	2116		0.0058
500	I	174		26	39	80		0.0540
	I	174		1552	1988	3307		0.0540
	II	164		24	37	76		0.0254
	II	164		1469	1897	3162		0.0254
	IV	144		21	32	66		0.0111
	IV	144		1448	1851	3043		0.0111
600	I	145		37	56	114		0.0776	0.6 　　 1.0 　　 1.6 　　 0.4
	I	145		2095	2686	4444		0.0776
	II	228		34	52	106		0.0358
	II	228		2004	2405	4273		0.0358
	IV	222		33	50	103		0.0174
	IV	222		2029	2593	4288		0.0174
800	I	467			106	216		0.1467
	I	467			4792	7890		0.1467
	II	448			102	207		0.0704
	II	448			4621	7644		0.0704
	IV	444			101	205		0.0349
	IV	444			4674	7787		0.0349
	VI	432			98	200		0.0226
	VI	432			4709	7675		0.0226
1000	I	479			170	346	523	0.2353
	I	479			7661	12326	16438	0.2353
	II	742			168	343	518	0.1166
	II	742			7470	12262	16943	0.1166
	IV	710			161	328	496	0.0558
	IV	710			7475	12152	16717	0.0558
	VI	698			159	323	487	0.0365
	VI	698			7432	11985	16609	0.0365
1200	II	1115				516	779	0.3503
	II	1115				18800	25841	0.3503
	IV	1104				511	771	0.1734
	IV	1104				18421	25420	0.1734
	IV	1058				489	739	0.0831
	IV	1058				18201	25007	0.0831
	VI	1028				476	718	0.0538
	VI	1028				18177	24875	0.0538

　

四、接管表

　

DN PN Dn MPa 法蘭			150	250	400	500	600	800	1000	1200
			50	80	125	150	150	200	250	300
設 一三五 MPa	06	JB 81-59 平面	F 57H 35	F 89H 4	F 133H 4	F 159H 4.5 　　　　　　 F 159:5	F 159H 45 　　　　　　 F 159 5	F 219H 6	F 273H 8	F 325H 8
	10
	15
	25
	40	凹面JB 82-59

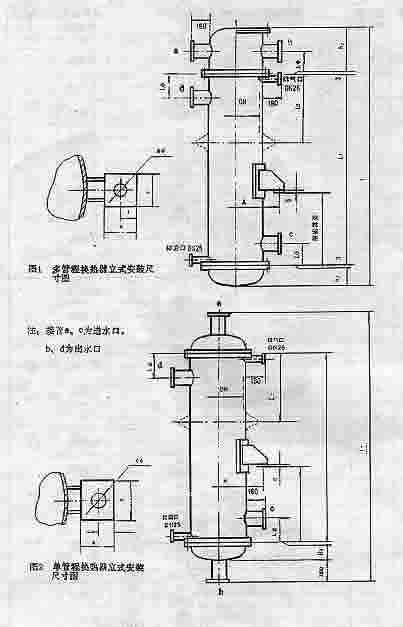

五、主要外形及安裝尺寸表

DN 尺寸符號	150	250	400	500	600	800	1000	1200
B	120	120	120	120	150	150	150	150
D₁	20	20	20	20	25	25	25	25
K₁	50	50	50	50	60	60	60	60
K₂	90	160	280	330	420	590	740	900
L₃	140	255	310	460	540	730	900	1080
R	10	10	10	10	12.5	12.5	12.5	12.5
S₁	10	10	10	10	12	12	12	12
T	16	16	16	16	20	20	20	20

　
