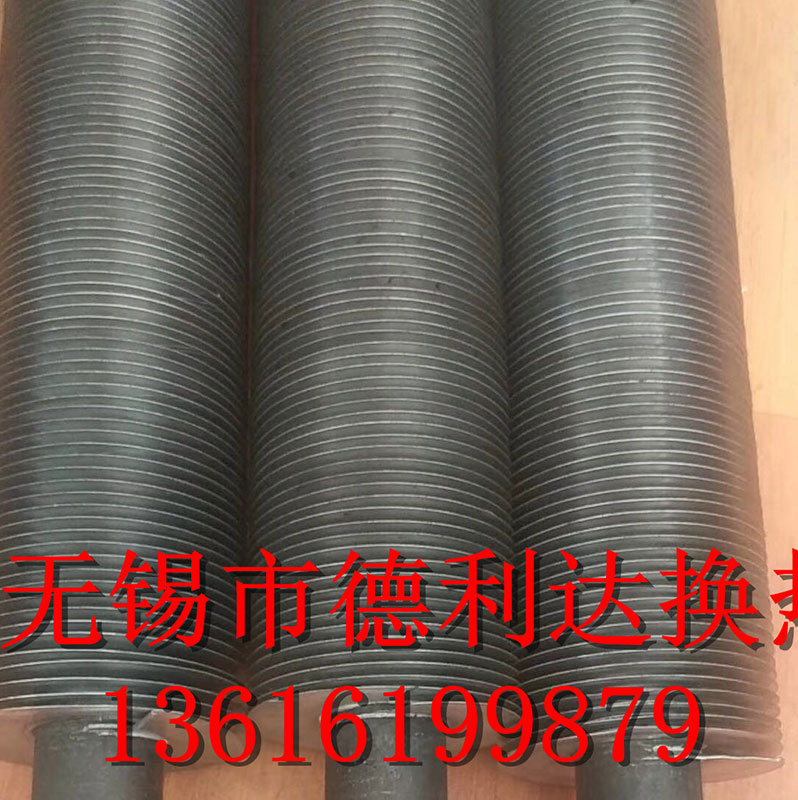

軋片式翅片管
軋片式翅片管是根據工藝性質來命名的,通常指軋制而成的翅片管;
軋片式翅片管是蒸汽,導熱油和水,乙二醇等液體介質和空氣熱交換的最常用的翅片管,都采用軋片式翅片管作為主要的換熱元件。是空冷器和空氣熱交換器的主要結構原件。
軋片式翅片管翅片參數選擇的考慮
1.翅片高度的選擇:對于工程上常用的翅片管,當翅高為15mm時,翅片效率為0.8左右,而當翅高為20mm時,則翅片效率降為0.7左右。這說明,選擇15mm的翅高是合適的,若選取20mm以上的翅高,則要特別小心,由于其翅片效率太低,一般不被采用。對于空冷器上用的鋁翅片,由于鋁的導熱系數遠遠高于碳鋼,其翅片效率較高,將翅片高度提高至22-25mm 也是可以接受的。
2.翅片節距的選擇:選取小的節距,可有效地增加翅化比。但在選擇節距時,也要特別小心。
應考慮的因素有:
a,繞流氣體的性質及積灰的可能性。可分為三種情況:第一,積灰特別嚴重的場合,例如:鋼鐵廠的電爐,轉爐,及某些工業窯爐的排氣,含灰量很大,如果用翅片管換熱,一定要選用大的翅片節距。例如節距在10mm以上,還要輔之以合理的排灰設計及選用吹灰器。
b,是積灰不一定很?chē)?yán)重,但也要給于重視的場合,例如:電站鍋爐和工業鍋爐的排氣,翅片節距采用8mm左右比較合適,但要輔之以具有自吹灰能力的設計方案。第三種情況是沒有積灰或積灰輕微的場合,例如燃燒天然氣設備的排氣,或空氣冷卻器,其翅片節距選擇4-6mm是可以的。對于鋁制的空冷器,其翅片節距往往在3mm左右。
c,翅片的加工工藝及加工成本也是在選擇翅片節距時應考慮的因素。
3,軋片式翅片管翅片厚度的選擇:主要考慮繞流氣體的腐蝕性和摩損。對于腐蝕和摩損嚴重的場合,可選用較厚的翅片。
