空氣熱交換器在鍋爐煙氣余熱回收中的應用

空氣熱交換器廣泛應用于煙氣余熱回收當中。工程實際操作應用中，鍋爐煙氣是消耗，浪費熱量的主要方式。鍋爐排煙耗能大約在15%，其他設備比如印染行業的定型機、烘干機以及窯爐等主要耗能都是通過煙氣排放。
因此，節能，環保的趨勢下，煙氣余熱回收成為新的問題。鍋爐煙氣余熱回收主要是通過某種換熱方式將煙氣攜帶的熱量轉換成可以利用的熱量。

鍋爐煙氣余熱回收方法：
一、鍋爐煙氣余熱回收器（空氣熱交換器）（氣-水）

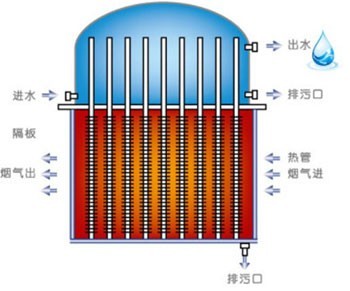

翅片管式余熱回收器是燃煤、油、氣鍋爐專用設備，安裝在鍋爐煙口，回收煙氣余熱加熱生活用水或鍋爐補水。其構造如圖所示：下部是煙道，上部為水箱，中間有隔板。
頂部有安全閥、壓力表、溫度表接口，水箱有進出水和排污口。工作時，煙氣流經熱管余熱回器煙道沖刷熱管下端，熱管吸熱后將熱量導至上端，熱管上端放熱將水加熱。
為了防止堵灰和腐蝕，余熱回收器出口煙氣溫度一般控制在露點以上，即燃油、燃煤鍋爐排煙溫度≮130℃，燃?xì)忮仩t排煙溫度≮100℃，節約燃料4-18%。

二、鍋爐煙氣余熱回收器（空氣熱交換器）（氣-氣）
翅片管余熱回收器是燃油、煤、氣鍋爐專用設備，安裝在鍋爐煙口或煙道中，將煙氣余熱回收后加熱空氣，熱風可用作鍋爐助燃和干燥物料。
其構造如圖所示：四周管箱，中間隔板將兩側通道隔開，熱管為全翅片管，單根熱管可更換。工作時，高溫?zé)煔鈴淖髠?cè)通道向上流動沖刷熱管，此時熱管吸熱，煙氣放熱溫度下降。
熱管將吸收的熱量導致右端，冷空氣從右側通道向下逆向沖刷熱管，此時熱管放熱，空氣吸熱溫度升高。余熱回收器出口煙氣溫度不低于露點。

下圖所示一線材退火爐，爐內溫度為1000℃左右，排煙溫度約800℃，在煙道中放置一高溫?zé)峁芸諝忸A(yù)熱器，高溫?zé)煔馔ㄟ^(guò)熱管換熱器熱管的蒸發段，煙氣降至150～170℃排空。
20℃的常溫空氣通過換熱器熱管的冷凝段，被加熱到400～500℃，作為助燃空氣進入燃燒噴嘴。

空氣熱交換器廣泛應用于各種節能環保領域。
