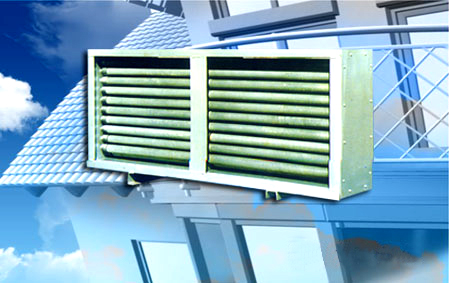

低溫?zé)峁軗Q熱器

低溫熱管換熱器的特性與用途
一、特性與用途
        熱管是一種高效的傳熱元件，其導熱能力比金屬高出幾百倍，熱管還具有均溫特性好，熱流密度可調、傳熱方向可逆等，用它組成熱管換熱器不僅具有熱管固有的傳熱量大、溫差小、重量輕、體積小、熱響應迅速等特點，而且還具有安裝方便、維修簡便、使用壽命長、阻力損失小、進排風流道間便于分隔、互不滲漏等優點，作為空氣調節、通風、余熱回收裝置、太陽能吸收器等方面的理想節能產品。
二、工作原理
        熱管一端受熱時管內工質汽化，從熱源吸收汽化熱，汽化后蒸汽向另一端流動并遇冷凝結向散熱區放出潛熱。冷凝液籍重力作用回流，繼續受熱往復循環將大量熱量從加熱區傳遞到散熱區，熱管內熱量傳遞是通過工質的相變過程進行的。

三、結構特點
       我公司生產的熱管換熱器由兩端密封的鋁（軋）翅片管，內壁加工槽道，經清洗并抽成真空，然后注入最佳充液量液態工質而成。將熱管元件按一定行列間距采用等邊三角形布置方式，成束裝在框架的殼體內，用中間隔板將熱管的加熱段和散熱段分隔開，構成熱管換熱器。
       本系列產品中隔板采用了有效的密封裝置，做到不滲漏，熱管原件便于組裝、拆卸、清洗和更換。熱管換熱器作為冬、夏季兩用時，配有旋轉支架，50-70的傾斜角（冬、夏季傾斜角相反）.
      產品經哈爾濱工業大學建筑節能檢測中心測試，性能優良。

HKL型低溫?zé)峁軗Q熱器尺寸、性能及其選擇步驟
（一）條件
1.排風入口溫度T3及排風量V2。
2.進風入口溫度T1及進風量V1。
3.排風量和進風量相似相等。
4.排風含塵量小，無腐蝕性物質。（進風一般不設過濾器，風沙較大地區宜過濾器）
5.當水平安裝時低溫側上傾5℃-7℃ 。
6.溫度使用范圍-40～80℃。
與上訴條件不同時和生產廠聯系，選用合適的產品。
（二）選擇步驟
1.確定進風、排風入口溫度（T1、T3）及進風、排風量（V1、V2）
2.從表中選取換熱器的型號，根據風量、經濟指標、效率、阻力損失和安裝位置等因素綜合考慮。

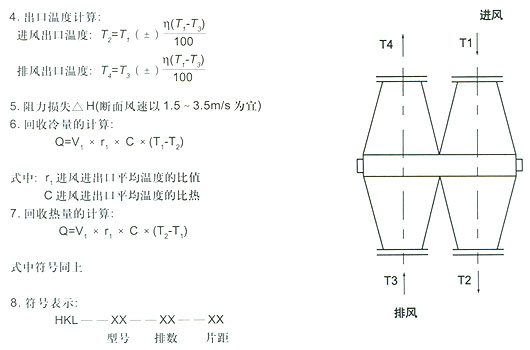

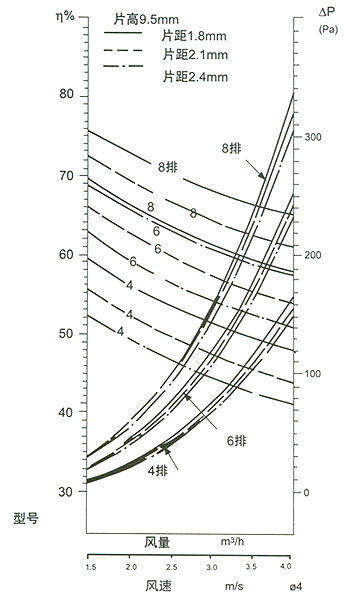

3.確定片高、片距、排數，求相應的溫度效率η 。求進風口溫度T2：

六、本廠業務范圍
1.提供HKL型系列各種熱管換熱器產品。
2.提供各種熱管元件。
3.余熱資源測定。
4.回收方案選擇與設計。
5.熱管換熱器安裝。
6.熱管換熱器，冬夏并用必須在熱管換熱器異口接頭與風管間裝有L=500mm的長的柔性接頭以便轉動用。
7.必須在指定的工作溫度范圍內使用。
8.不要使熱管元件受到機械撞擊及損傷。
9.在空氣中含塵埃時，宜在進風口處設置初效過濾裝置，或其它有效措施以保持肋片清潔。

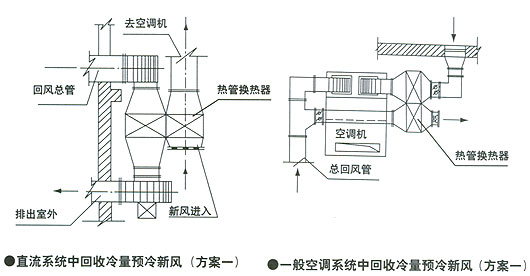

七、低溫?zé)峁軗Q熱器安裝、使用注意事項
1.安裝方向：本換熱器須逆流式流向，即熱端進風氣流與冷端進風氣流方向相反。
2.安裝方式：可垂直安裝，水平安裝時傾斜角為5℃-7℃（蒸發段在下）
3.安裝位置：以不影響生產為原則，盡量靠近余熱源
4.安裝密封：熱管換熱器與風管連接法蘭間應墊膠質封墊，使結合處保持密封。
5.換熱器采用吊裝（預先與土建結構專業商量）或支架安裝，保溫由設計項目定。

八、低溫?zé)峁軗Q熱器訂貨須知

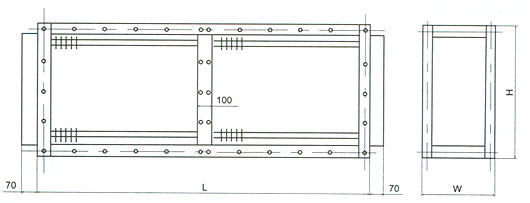

1.訂貨時應說明型號、規格、數量、需貨日期，是否配旋轉支架，（見附圖1）支架如自己加工，是否配旋轉附件，訂貨時說明。
2.非標準產品訂貨時，應持有熱源性質，溫度參數等有關數據來廠來函協商。
3.實行三包，代辦托運。
